Замена дисплея брелока сигнализации MagiCar 6.

Сегодняшнюю тему решил затронуть о замене дисплея сигнализации MagiCar6,так как сам столкнулся с этим.

И так, заказав необходимые запчасти на АлиЭкспресс, а это корпус брелока сигнализации

zamena displeya MagiCar3

и сам  дисплей,

zamena displeya MagiCar2

который заплыл у меня около года назад, как выяснилось, что это довольно распространенная «болезнь».

zamena displeya MagiCar1

Не стал тянуть «кота за яйца» разобрал все это дело,путем выкручивания одного единственного винта,который находится на тыльной стороне брелока под заглушкой и вскрытием обоих половин корпуса путем разъединения.

Разобрать то разобрал, а тут самое «вкусное» ,дисплей припаенный к плате всеми 23-ю контактами.

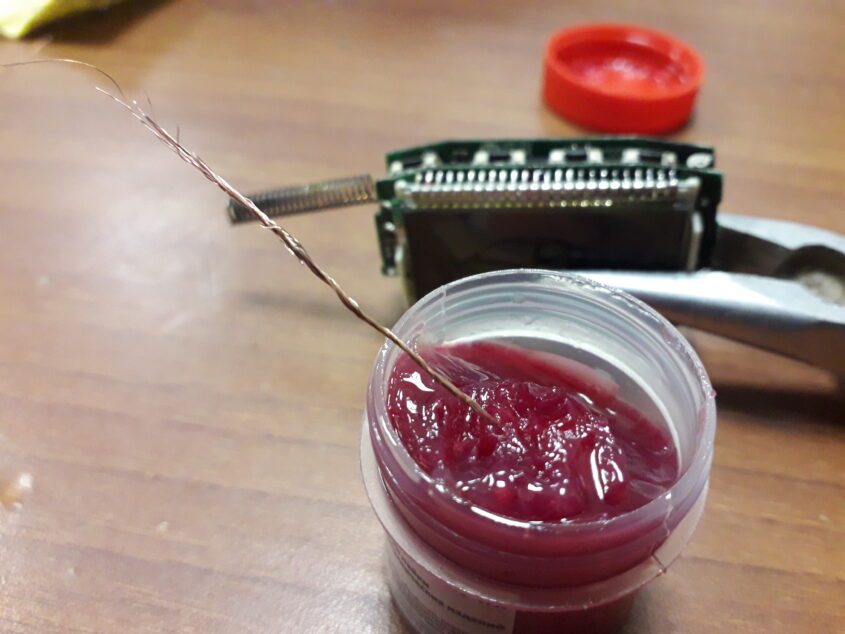

На помощь пришла одна хитрость, берем участок 3-5 см. медного многожильного провода, вымачиваем его во флюс-геле для пайки контактов, а затем наложив на все эти контакты начинаем прогревать паяльником.

zamena displeya MagiCar4

zamena displeya MagiCar5

В итоге все олово, которое держит контакты дисплея с платой  перетекает на жилы провода.

zamena displeya MagiCar6

В этот момент начинаем отделять дисплей от платы, геморой конечно,но реально.

zamena displeya MagiCar7

Далее, нам не составит труда установить новый дисплей на старое посадочное место, и пропаять контакты.

zamena displeya MagiCar8

Теперь о корпусе.

Монтаж внутренностей происходит следующим образом:

Плата управления состоит из двух частей, необходимо их разъеденив, как показано на фото уложить в соответствующие места.

zamena displeya MagiCar9

Затем скрепив корпус, путем скручивания его винтом и  вложив элемент питания  получаем рабочий брелок и дальнейшую эксплуатацию.

Всем добра!
